ROUND LINK CHAINS

We conduct chain tests – either at your premises on site or in our workshop.

Details Details

Contact us – it is our pleasure to advise you.

info@tecklenborg-kegel.de

Tel: +49 (0)4 71 / 9 31 83 - 0
Fax: +49 (0)4 71 / 7 63 27

Details

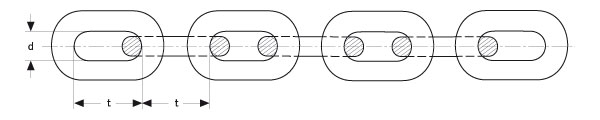

diameter		pitch (tolerance)		inner width	outer width	working load	test load	breaking load	deflection	weight
d	(tolerance) ±	t	(tolerance) ±	min. mm	max. mm	in tons	kN	kN	f mm	per kg/m
7	0,28	21	0,6	9,1	25,9	1,50	38,50	61,60	5,6	1,10
8	0,32	24	0,7	10,4	29,6	2,00	50,30	80,40	6,4	1,40
10	0,40	30	0,9	13,0	37,0	3,15	78,50	126,00	8,0	2,20
13	0,52	39	1,2	16,9	48,1	5,30	133,00	212,00	10,0	3,80
16	0,64	48	1,4	20,8	59,2	8,00	201,00	322,00	13,0	5,70
18	0,90	54	1,6	23,4	66,6	10,00	254,00	407,00	14,0	7,30
20	1,00	60	1,8	26,0	74,0	12,50	314,00	503,00	16,0	9,00
22	1,10	66	2,0	28,6	81,4	15,00	380,00	608,00	18,0	10,90
26	1,30	78	2,3	33,8	96,2	21,20	531,00	849,00	21,0	15,20
28	1,40	84	2,4	36,4	104,0	25,00	616,00	985,00	22,0	17,60
32	1,60	96	2,9	41,6	118,0	31,50	804,00	1.290,00	26,0	23,00
36	1,80	108	3,2	46,8	133,0	40,00	1.020,00	1.630,00	29,0	29,00
40	2,00	120	3,6	52,0	148,0	50,00	1.260,00	2.010,00	32,0	36,00
45	2,30	135	4,1	58,5	167,0	63,00	1.590,00	2.540,00	36,0	45,50

diameter		pitch (tolerance)		inner width	outer width	working load	test load	breaking load	deflection	weight
d	(tolerance) ±	t	(tolerance) ±	min. mm	max. mm	in tons	kN	kN	f mm	per kg/m
7	0,28	21	0,6	9,1	25,9	1,50	38,50	61,60	5,6	1,10
8	0,32	24	0,7	10,4	29,6	2,00	50,30	80,40	6,4	1,40
10	0,40	30	0,9	13,0	37,0	3,15	78,50	126,00	8,0	2,20
13	0,52	39	1,2	16,9	48,1	5,30	133,00	212,00	10,0	3,80
16	0,64	48	1,4	20,8	59,2	8,00	201,00	322,00	13,0	5,70
18	0,90	54	1,6	23,4	66,6	10,00	254,00	407,00	14,0	7,30
20	1,00	60	1,8	26,0	74,0	12,50	314,00	503,00	16,0	9,00
22	1,10	66	2,0	28,6	81,4	15,00	380,00	608,00	18,0	10,90
26	1,30	78	2,3	33,8	96,2	21,20	531,00	849,00	21,0	15,20
28	1,40	84	2,4	36,4	104,0	25,00	616,00	985,00	22,0	17,60
32	1,60	96	2,9	41,6	118,0	31,50	804,00	1.290,00	26,0	23,00
36	1,80	108	3,2	46,8	133,0	40,00	1.020,00	1.630,00	29,0	29,00
40	2,00	120	3,6	52,0	148,0	50,00	1.260,00	2.010,00	32,0	36,00
45	2,30	135	4,1	58,5	167,0	63,00	1.590,00	2.540,00	36,0	45,50

basic values of the mechanical properties
stress at working load	N/mm²	200
manufacturing test strength	N/mm²	500
breaking strength	N/mm²	800
stretch at break min. 25%	%	25
ratio of wll stress to manufacturing test strength to breaking strength	N/mm²	1 : 2,5 :4

basic values of the mechanical properties
stress at working load	N/mm²	200
manufacturing test strength	N/mm²	500
breaking strength	N/mm²	800
stretch at break min. 25%	%	25
ratio of wll stress to manufacturing test strength to breaking strength	N/mm²	1 : 2,5 :4

Round link chains DIN 763 are tested, but not calibrated. These long link chains are manufactured from U ST 35-2 in accordance with DIN 17115.

Details

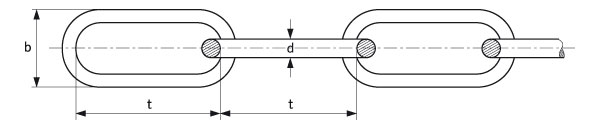

diameter d	t	b	working load in tons	test load kN	breaking load kN min.	weight per meter in kg
mm	tolerance ±	mm	tolerance ±	mm	tolerance ±
4	0,5	32	1,5	16	0,8	0,10	2,5	6	0,27
5	0,5	35	1,8	20	1	0,16	4	10	0,43
6	0,5	42	2	24	1,2	0,20	5	12,5	0,63
7	0,5	49	2,5	28	1,4	0,30	8	18	0,86
8	0,5	52	2,5	32	1,6	0,40	10	25	1,1
10	1	65	3,2	40	2	0,63	16	40	1,75
13	1	82	4	52	2,5	1,00	25	63	2,95
16	1	100	5	64	3,2	1,60	40	100	4,45

diameter d	t	b	working load in tons	test load kN	breaking load kN min.	weight per meter in kg
mm	tolerance ±	mm	tolerance ±	mm	tolerance ±
4	0,5	32	1,5	16	0,8	0,10	2,5	6	0,27
5	0,5	35	1,8	20	1	0,16	4	10	0,43
6	0,5	42	2	24	1,2	0,20	5	12,5	0,63
7	0,5	49	2,5	28	1,4	0,30	8	18	0,86
8	0,5	52	2,5	32	1,6	0,40	10	25	1,1
10	1	65	3,2	40	2	0,63	16	40	1,75
13	1	82	4	52	2,5	1,00	25	63	2,95
16	1	100	5	64	3,2	1,60	40	100	4,45

Our round link chains DIN 766 are tested and calibrated.

Details

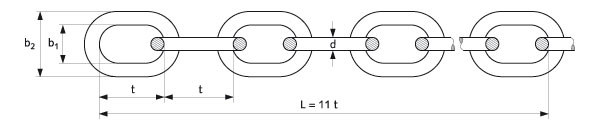

diameter d mm	pitch t mm	Breite		measuring length 11 x t mm	tolerance				working load in tons	test load kN min.	breaking load kN min.	weight per meter in kg
		innere b1 mm min.	äußere b2 mm min		tolerance class a mm		tolerance class b mm
4	16	5	13,7	176	+ 0,8	- 0,4	+ 2,1	- 1,1	0,20	5	8	0,32
5	18,5	6	17	203,5	+ 0,9	- 0,5	+ 2,4	- 1,2	0,32	8	12,5	0,5
6	18,5	7,2	20,2	203,5	+ 0,9	- 0,5	+ 2,4	- 1,2	0,45	11,2	18	0,8
7	22	8,4	23,8	242	+ 1,1	- 0,5	+ 3,0	- 1,4	0,63	16	25	1,1
8	24	9,6	27,2	264	+ 1,2	- 0,5	+ 3,2	- 1,5	0,80	20	32	1,4
9	27	10,8	30,6	297	+ 1,3	- 0,6	+ 3,6	- 1,8	1,00	25	40	1,8
10	28	12	34	308	+ 1,4	- 0,7	+ 3,7	- 1,9	1,25	32	50	2,2
11	31	13,2	37,4	341	+ 1,5	- 0,8	+ 4,0	- 2,0	1,60	40	63	2,7
13	36	15,6	44,2	396	+ 1,7	- 0,9	+ 4,8	- 2,4	2,00	50	80	3,8
14	41	16,8	47,6	451	+ 2,0	- 1,0	+ 5,4	- 2,7	2,50	63	100	4,4
16	45	19,2	54,4	495	+ 2,2	- 1,1	+ 6,0	- 3,0	3,20	80	125	5,7
18	50	21,6	61,2	550	+ 2,5	- 1,2	+ 6,6	- 3,3	4,00	100	160	7,3
20	56	24	68	616	+ 2,8	- 1,4	+ 7,4	- 3,7	5,00	125	200	9
23	64	27,6	78,2	704	+ 3,2	- 1,6	+ 8,4	- 4,2	6,30	160	250	12
26	73	31,2	88,4	803	+ 3,6	- 1,8	+ 9,6	- 4,8	8,00	200	320	15
28	78	33,6	95,2	858	+ 3,8	- 2,0	+ 10,0	- 5,0	10,00	250	400	17,5
32	90	38,4	108,8	990	+ 4,5	- 2,2	+ 12,0	- 6,0	12,50	320	500	23
36	101	43,2	122,4	1111	+ 5,0	-2,5	+ 13,0	- 6,5	16,00	400	630	29

diameter d mm	pitch t mm	Breite		measuring length 11 x t mm	tolerance				working load in tons	test load kN min.	breaking load kN min.	weight per meter in kg
		innere b1 mm min.	äußere b2 mm min		tolerance class a mm		tolerance class b mm
4	16	5	13,7	176	+ 0,8	- 0,4	+ 2,1	- 1,1	0,20	5	8	0,32
5	18,5	6	17	203,5	+ 0,9	- 0,5	+ 2,4	- 1,2	0,32	8	12,5	0,5
6	18,5	7,2	20,2	203,5	+ 0,9	- 0,5	+ 2,4	- 1,2	0,45	11,2	18	0,8
7	22	8,4	23,8	242	+ 1,1	- 0,5	+ 3,0	- 1,4	0,63	16	25	1,1
8	24	9,6	27,2	264	+ 1,2	- 0,5	+ 3,2	- 1,5	0,80	20	32	1,4
9	27	10,8	30,6	297	+ 1,3	- 0,6	+ 3,6	- 1,8	1,00	25	40	1,8
10	28	12	34	308	+ 1,4	- 0,7	+ 3,7	- 1,9	1,25	32	50	2,2
11	31	13,2	37,4	341	+ 1,5	- 0,8	+ 4,0	- 2,0	1,60	40	63	2,7
13	36	15,6	44,2	396	+ 1,7	- 0,9	+ 4,8	- 2,4	2,00	50	80	3,8
14	41	16,8	47,6	451	+ 2,0	- 1,0	+ 5,4	- 2,7	2,50	63	100	4,4
16	45	19,2	54,4	495	+ 2,2	- 1,1	+ 6,0	- 3,0	3,20	80	125	5,7
18	50	21,6	61,2	550	+ 2,5	- 1,2	+ 6,6	- 3,3	4,00	100	160	7,3
20	56	24	68	616	+ 2,8	- 1,4	+ 7,4	- 3,7	5,00	125	200	9
23	64	27,6	78,2	704	+ 3,2	- 1,6	+ 8,4	- 4,2	6,30	160	250	12
26	73	31,2	88,4	803	+ 3,6	- 1,8	+ 9,6	- 4,8	8,00	200	320	15
28	78	33,6	95,2	858	+ 3,8	- 2,0	+ 10,0	- 5,0	10,00	250	400	17,5
32	90	38,4	108,8	990	+ 4,5	- 2,2	+ 12,0	- 6,0	12,50	320	500	23
36	101	43,2	122,4	1111	+ 5,0	-2,5	+ 13,0	- 6,5	16,00	400	630	29
